FEM (Finite Element Method) = 有限要素法による平板解析結果
設計及びメンテナンスの参考としてください

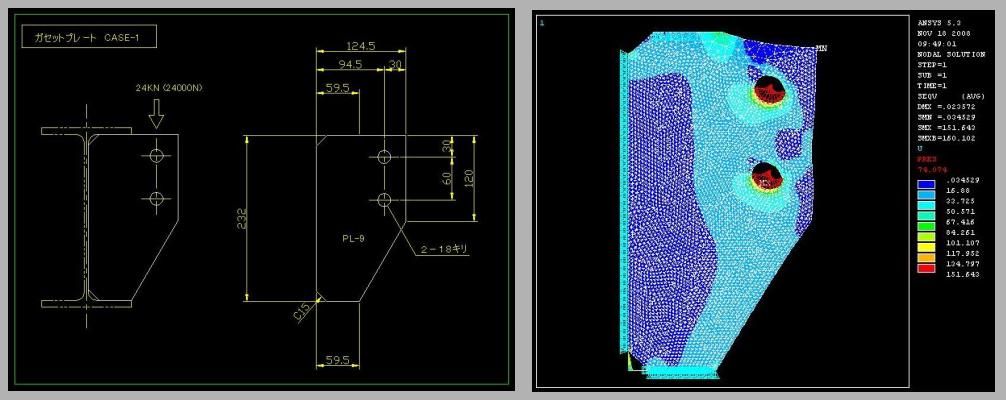

標準的なガセットプレートの応力分布 （１） |

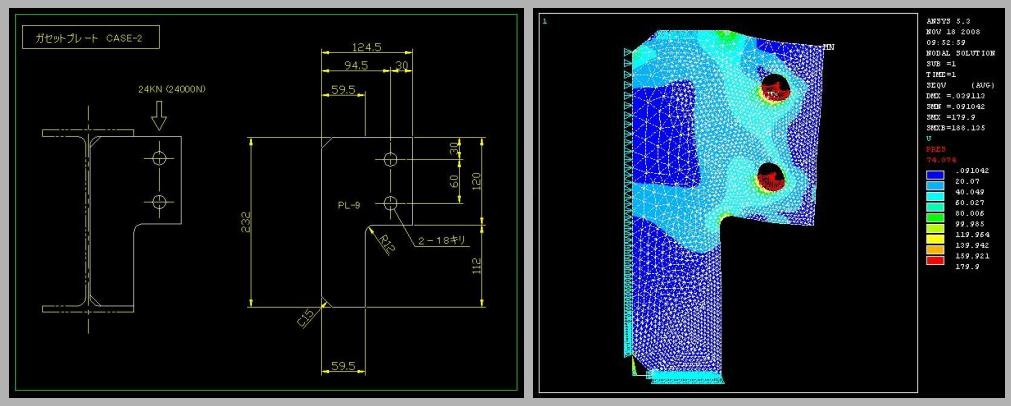

標準的なガセットプレートの応力分布 （２） |

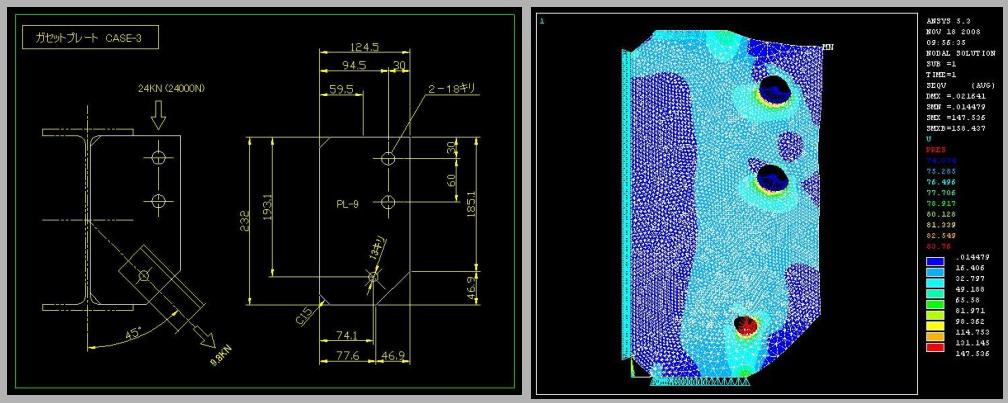

標準的なガセットプレートの応力分布 （３）
|

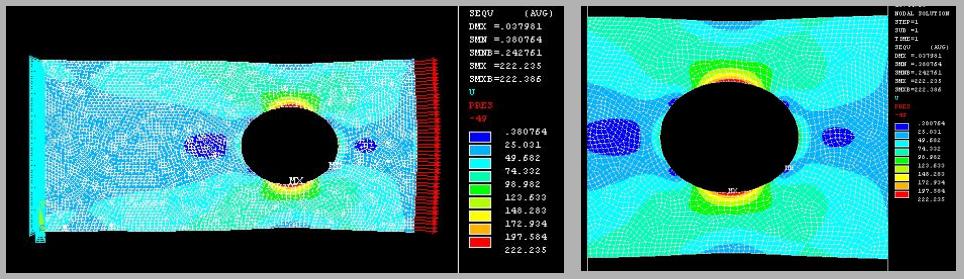

平板に円形穴がある場合 穴直径= 幅/2 ； 応力集中係数=
約2.3倍 （解析値） |

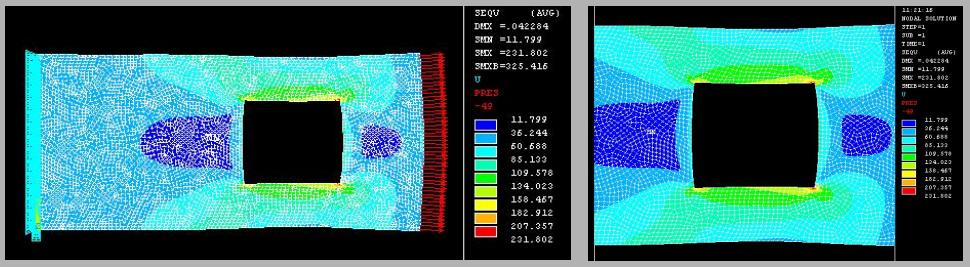

平板に四角形穴がある場合 穴の１辺= 幅/2
； 応力集中係数= 約2.4倍 （解析値）
|

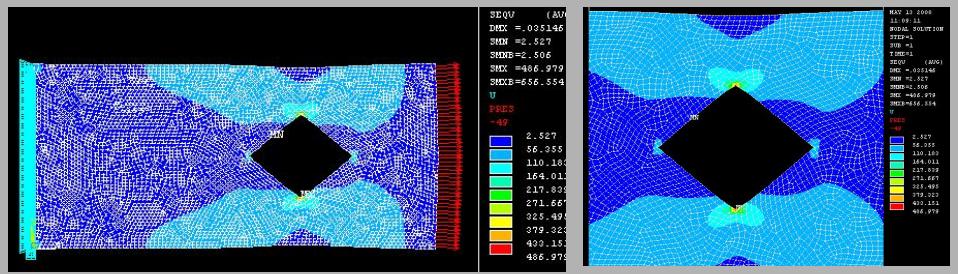

平板に四角形穴がある場合 穴の対角の１辺=
幅/2 ； 応力集中係数= 約5.0倍 （解析値） 注意：荷重方向と穴の向き
|

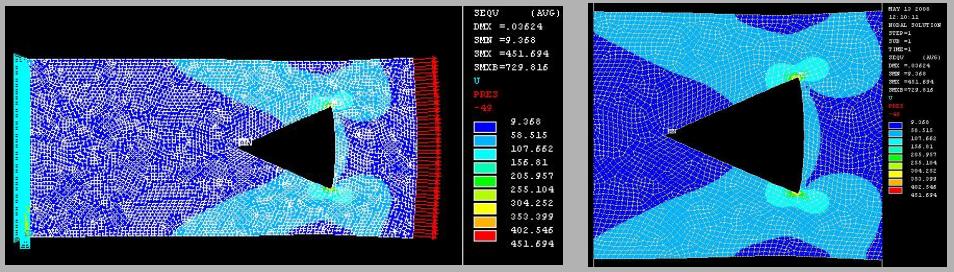

平板に三角形穴がある場合 穴の底辺= 幅/2
； 応力集中係数= 約4.7倍 （解析値）
|

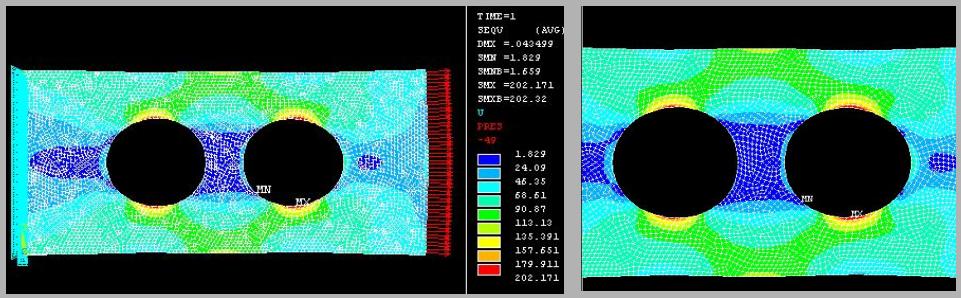

平板に二つの円形穴が連続する場合 穴直径=
幅/2 ； 穴ピッチ= 幅 x 0.7 ； 応力集中係数=
約2.1倍 （解析値）  |
